VS1063内臓エンコーダによる
MP3ボイスレコーダー
|
| |
2020.11.29 PIC情報交換会資料 |
| |
YS電子工作デザイン http://www.ys-labo.com/ 斎藤 |
| |
YS電子工作ショップ http://ys-labo.shop-pro.jp/ |
| |
|
| 1. |
概要 |
| |
1.1 機能
・ マイク音声をVS1063Aのハードウェアエンコーダにより、MP3ファイルでリアルタイムでSDカードに作成（録音）
・ 録音されたMP3ファイルをVS1063Aのハードウェアデコーダにより再生
・ Tera TermにSDカード内の録音、再生用ファイル名や録音プロセスを表示

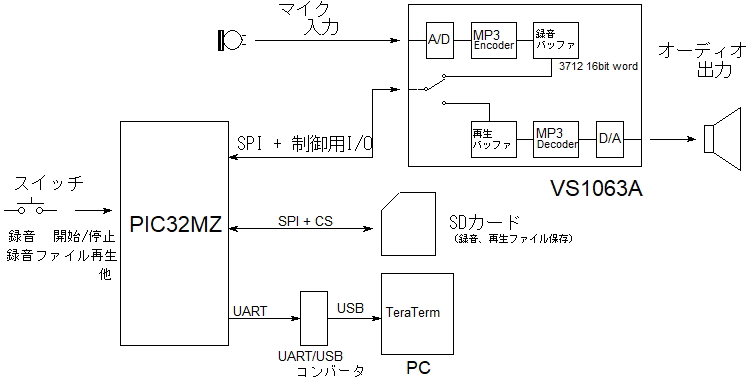

1.2. システム構成
|
| 2. |
外観

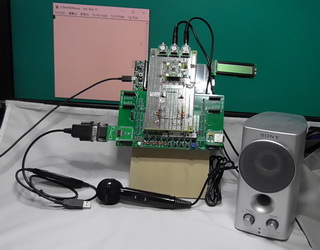

| 全体 |

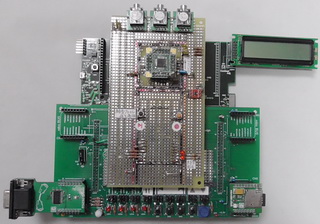

キバン部 |
 |
 |
|
| 3. |
回路図（→PDFファイル） |
4.
|
開発環境
・ Harmony v.2.04 XC32 v2.40
・ PIC： PIC32MZ2048EFH100 |
5.
|
録音プロセス
1. VS1063A ハードウェアリセット
2. VS1063A 内部クロックを5倍に変更 12.288MHz → 61.44MHz
3. VS1063Aのエラッタ対策用パッチ実行
4. VS1063A初期化： 録音モード、エンコードモード、モノ/ステレオ、サンプリング周波数、ビットレート
5. 録音用ディレクトリ： 作成/移動
6. 録音ファイルオープン
7. VS1063AのDREQピンが 1 になるまで待つ
8. 録音バッファにある録音データ数を読む
9. 割込み禁止（変化割込み、システムタイマ）
10. 録音データ読み出し
11. 割込み解除
12. 録音終了ボタンが押されていないかチェック
13. 7. に戻る
|
| 6. |
動作結果 |
| |
1. 動画 → YouTube (1080ｐのHD動画)
or → Local mp4 file(270Mバイト)
2. Tera Term ログ
|
| 7. |
参考 |
| |
7.1 VLSI 社 フォーラム → URL |
|
7.2 プロジェクトファイル |
| |
|
| |
7.3 YS電子工作ラボHP での紹介（ → URL ） |
| |
|
